【初心者向け】LEDの種類とデータシートの読み方｜壊さないための抵抗計算まで徹底解説

カテゴリ：電気工作関連

木工工作のライトアップや3Dプリント作品の照明、自作ガジェットに欠かせない発光パーツ「LED（発光ダイオード）」。「電源に直接つないだら一瞬で焦げた…」「抵抗が必要って聞いたけど、何オームを選べばいいの？」と悩んだことはありませんか？

この記事では、DIYでよく使われるLEDの種類から、データシート（仕様書）の読み方、LEDを壊さずに安全に光らせるための抵抗値の計算方法まで、表や図解を使って分かりやすく解説します！

1. DIYでよく使うLEDの種類と特徴一覧

LEDには様々な形状や特徴があります。作れる作品のイメージに合わせて適切な種類を選びましょう。

LEDの種類	外観・特徴	主な用途	初心者への扱いやすさ
砲弾型LED	昔ながらの足（リード線）が2本出ている樹脂製LED（3mm, 5mm径が主流）。	小型ライト、作品のインジケーター、アクリル照らし	★★★★★ （ハンダ付けが容易）
SMD（表面実装型）LED	基板の表面に直接取り付ける非常に小さなチップ状LED。	超小型工作、ジオラマ模型、省スペース照明	★★☆☆☆ （ハンダ付けにコツが必要）
LEDテープライト	柔軟なテープ状基板にSMD LEDと抵抗が密列配置されたもの。裏面両面テープ付き。	家具の関節照明、木工棚のライトアップ、看板	★★★★☆ （カットして指定電圧をかけるだけ）
ハイパワーLED	1W〜5W以上の大光量LED。発熱が大きいためヒートシンク（放熱板）が必要。	部屋のメイン照明、スポットライト、投光器	★★☆☆☆ （放熱対策が必須）

2. LEDの「極性（向き）」の見分け方

LEDには電流が流れる向き（極性）が決まっています。逆に接続しても光りません（無理に高電圧を逆接続すると壊れる原因になります）。

アノード（＋）：電源のプラス側に接続する
カソード（−）：電源のマイナス（GND）側に接続する

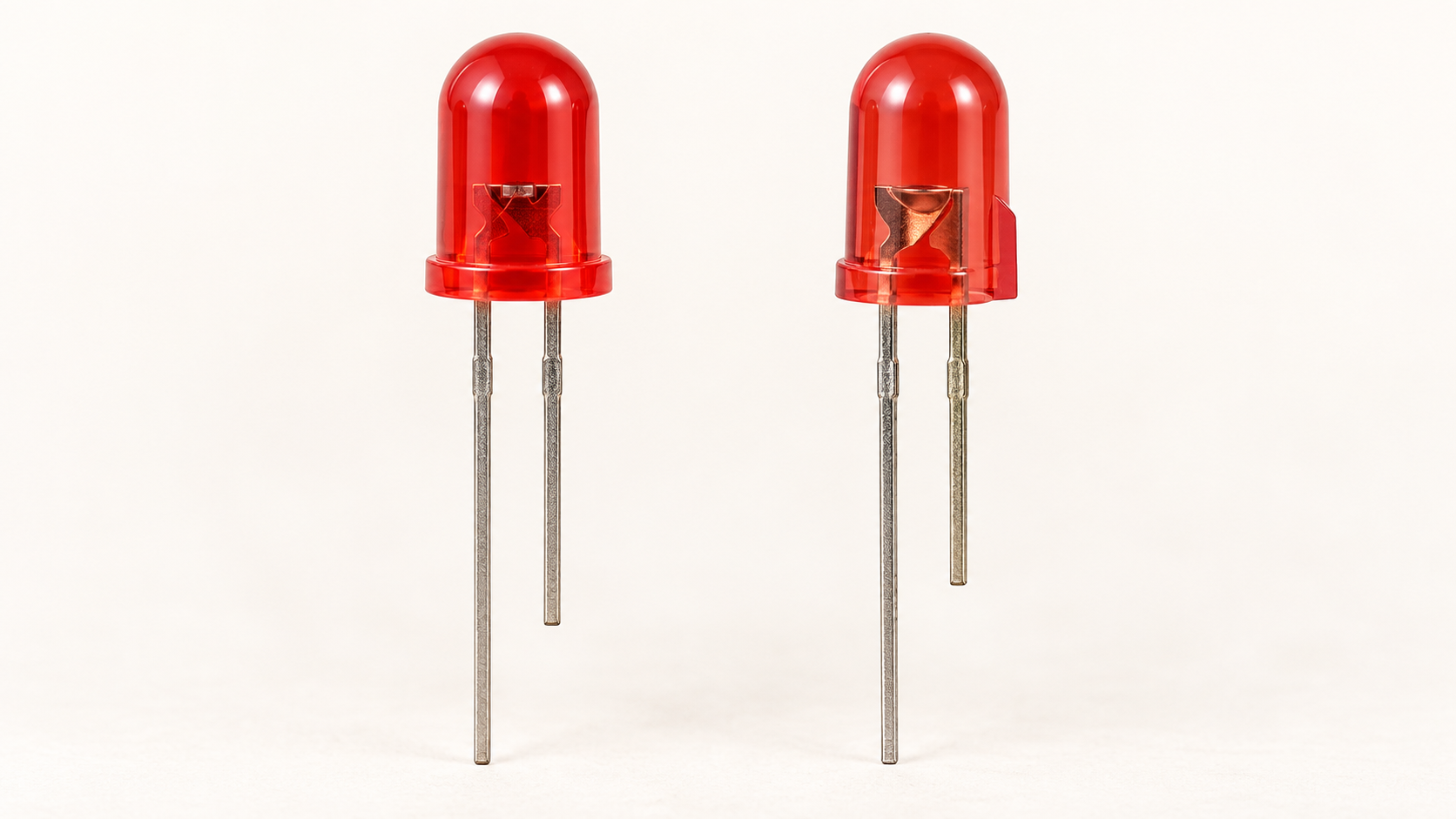

砲弾型LEDの極性判別チェック

     【アノード (＋)】       【カソード (―)】
        (足が長い)             (足が短い)
           │                      │
       ┌───┴───┐              ┌───┴───┐
       │   ▲   │              │   ■   │  ← 内部の素子が大きく見える側がカソード
       └───┬───┘              └───┬───┘
           │                      │
           │ (長い)               │ (短い)

 ※ 割れ目の平らな面（フラット面）がある側が「カソード（−）」です。

3. データシート（仕様書）の読み方：超重要パラメータ2つ

パーツショップ（秋月電子やAmazonなど）でLEDを購入すると、必ずパッケージやWEBページにスペックが記載されています。見るべき最重要項目は以下の2つだけです！

記号	項目名（日本語）	意味・一般的な数値の目安	選び方・使い方のポイント
Vf	順電圧 (Forward Voltage)	LEDが発光する時に発生する電圧の落ち幅（動作に必要な電圧）。・赤/黄/黄緑：約 1.8V 〜 2.2V ・青/白/電球色：約 3.0V 〜 3.4V	電源電圧は、このVf以上の電圧を用意する必要があります。
If	順電流 (Forward Current)	LEDに流してもよい標準的な電流値。・一般的な小型LED：約 10mA 〜 20mA (0.01A〜0.02A)	この値を超えて電流を流すと、発熱して焼損します。
Vr / Ifp	絶対最大定格	逆電圧の限界値やパルス電流の限界値。	通常使用では気にする必要はありませんが、極性間違いに注意。

💡 ポイント：LEDの色によってVf（必要電圧）が異なります！赤色LED（約2V）と白色LED（約3.0V以上）では、同じ電源を使っても必要な抵抗値が変わります。

4. 保護抵抗はデータシートから決める

一般的な単体LEDは、低電圧DC電源へ直接つながず、仕様に合う電流制限を行います。抵抗を使う場合は、LEDのデータシートに記載された順電圧（Vf）、目標電流（If）、電源電圧から計算します。

抵抗値 R (Ω) ＝ （電源電圧 Vin − LEDの順電圧 Vf）÷ 目標電流 If (A)

計算後は抵抗の許容電力も確認し、同じ型番のLEDでも仕様のばらつきや電源電圧の変動を考慮します。市販のLEDテープやモジュールは内部回路が異なるため、製品の指定電圧以外では使用しません。

安全上の注意

この記事は低電圧DCの電子工作を対象としています。家庭用コンセントなどAC電源へLEDを直接接続しません。
電源・LED・抵抗の定格を確認できない場合は通電しません。
発熱、におい、変色があれば直ちに電源を切ります。

5. まとめ

LEDの極性とデータシートのVf・Ifを確認します。
抵抗値と許容電力は、使うLEDと電源ごとに計算します。
指定電圧のLEDテープ・モジュールは製品表示に従います。
