【LEDテープライト】種類・選び方・カットと配線方法完全ガイド

カテゴリ：電気工作関連

部屋の間接照明、家具や木工棚のライトアップ、3Dプリント作品のディスプレイに大活躍する「LEDテープライト」。裏面の両面テープで貼るだけで手軽におしゃれな照明が作れますが、「どこで切ればいいの？」「5Vと12Vどっちがいい？」「電源はどう計算する？」と迷うポイントも多数あります。

この記事では、LEDテープライトの種類比較から、電源の選び方、ハサミマーク位置でのカット＆ハンダ付け・専用コネクターの配線手順まで分かりやすく解説します！

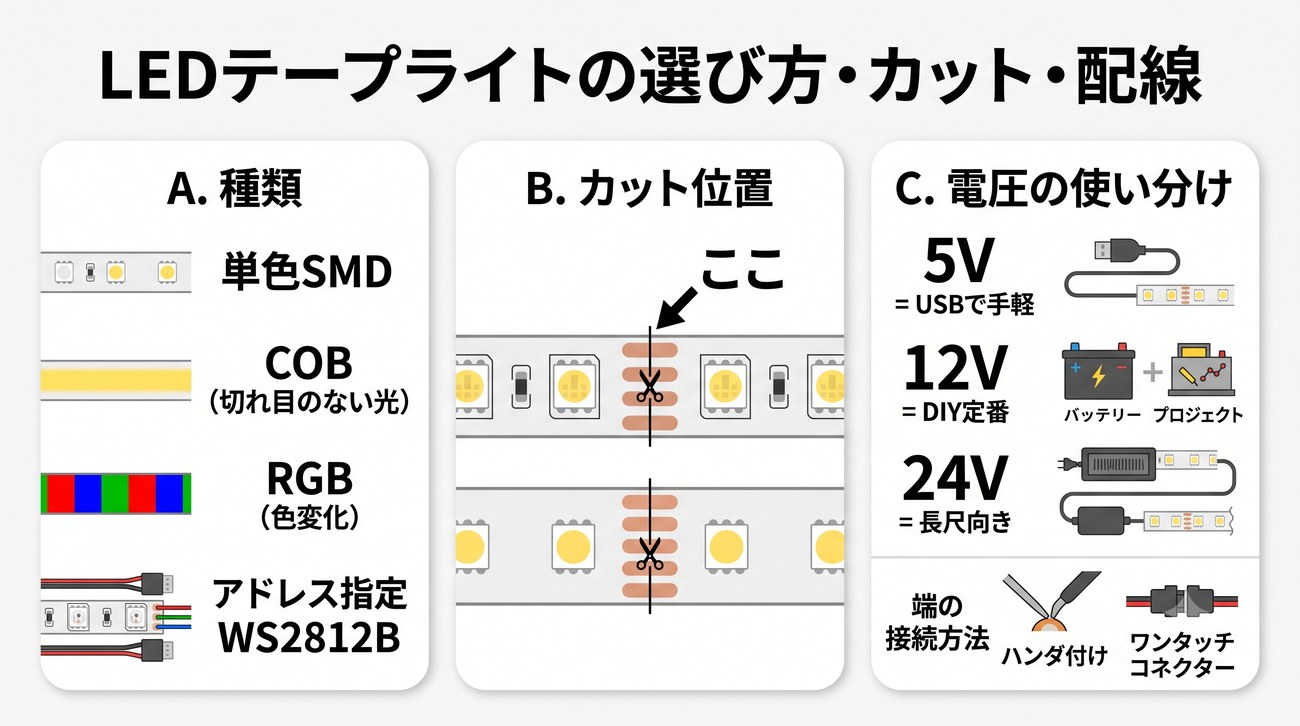

LEDテープライトの選び方・カット・配線の図。種類（単色SMD・COB・RGB・アドレス指定WS2812B）、銅パッド（ハサミマーク）でのカット位置、電圧の使い分け（5V=USB・12V=DIY定番・24V=長尺向き）、端の接続方法（ハンダ付け・ワンタッチコネクター）を示す。
図：LEDテープライトの種類、カット位置（銅パッドのハサミマーク）、電圧の使い分け、端の接続方法。

1. LEDテープライトの種類と特徴比較

LEDテープライトは発光方式や基板の構造によって4つのタイプに分けられます。

テープライトの種類特徴主な用途初心者おすすめ度
① 単色SMDタイプドット状のLED（SMD3528/5050等）が一定間隔で並んだ最も定番のテープ。棚の下照明、隙間ライトアップ、間接照明★★★★★
② COB（シーオービー）タイプ黄色い蛍光体が連続しており、ドット感がなく「シームレスな1本の光の線」に見える。ディスプレイケース、直視する場所の照明★★★★☆
③ RGBタイプ赤(R)・緑(G)・青(B)のLEDが内蔵され、専用コントローラーで自由な色に変更できる。ゲーミングデスク、イベント装飾★★★☆☆
④ アドレス指定型（WS2812B等）1個ずつのLEDを個別にグラデーション発光や流れる光（レインボー）に制御できる。マイコン（Arduino/ESP32）工作、イルミネーション★★☆☆☆

2. 指定電圧と電源容量を確認する

LEDテープライトは製品ごとに指定電圧・消費電力・カット位置・接続方法が異なります。本文の一般例だけで判断せず、購入した製品の表示と取扱説明書を優先してください。家庭用AC電源へ直接接続しません。

LEDテープライトには主に「5V」「12V」「24V」の動作電圧があります。用途によって使い分けましょう。

電圧メリットデメリットおすすめ用途
5VUSB端子やモバイルバッテリーから給電できる。長くつなぐと電圧降下で先端が暗くなる（長さや配線条件で明るさが変わるため、製品の案内を確認）。小型工作、パソコン周り、持ち運び作品
12V【DIY定番】 長く伸ばしても明るさが安定。ACアダプタや12V電源が必要。家具・棚のライトアップ、部屋の間接照明
24V長尺施工で電圧降下を抑えやすい。電源がやや高価。部屋全体の建築照明、店舗施工

【超重要】必要な電源（ACアダプタ）の容量計算

LEDテープライトのパッケージには「1mあたりの消費電力（W）または電流（A）」が記載されています。

 必要電源容量 (W) ＝ 1mあたりの消費電力 (W/m) × 使用する長さ (m) × 1.2（安全マージン20%）

【計算例】

3. カット場所と接続・配線方法

LEDテープライトは好きな長さにカットして使えますが、切ってよい場所が決まっています。

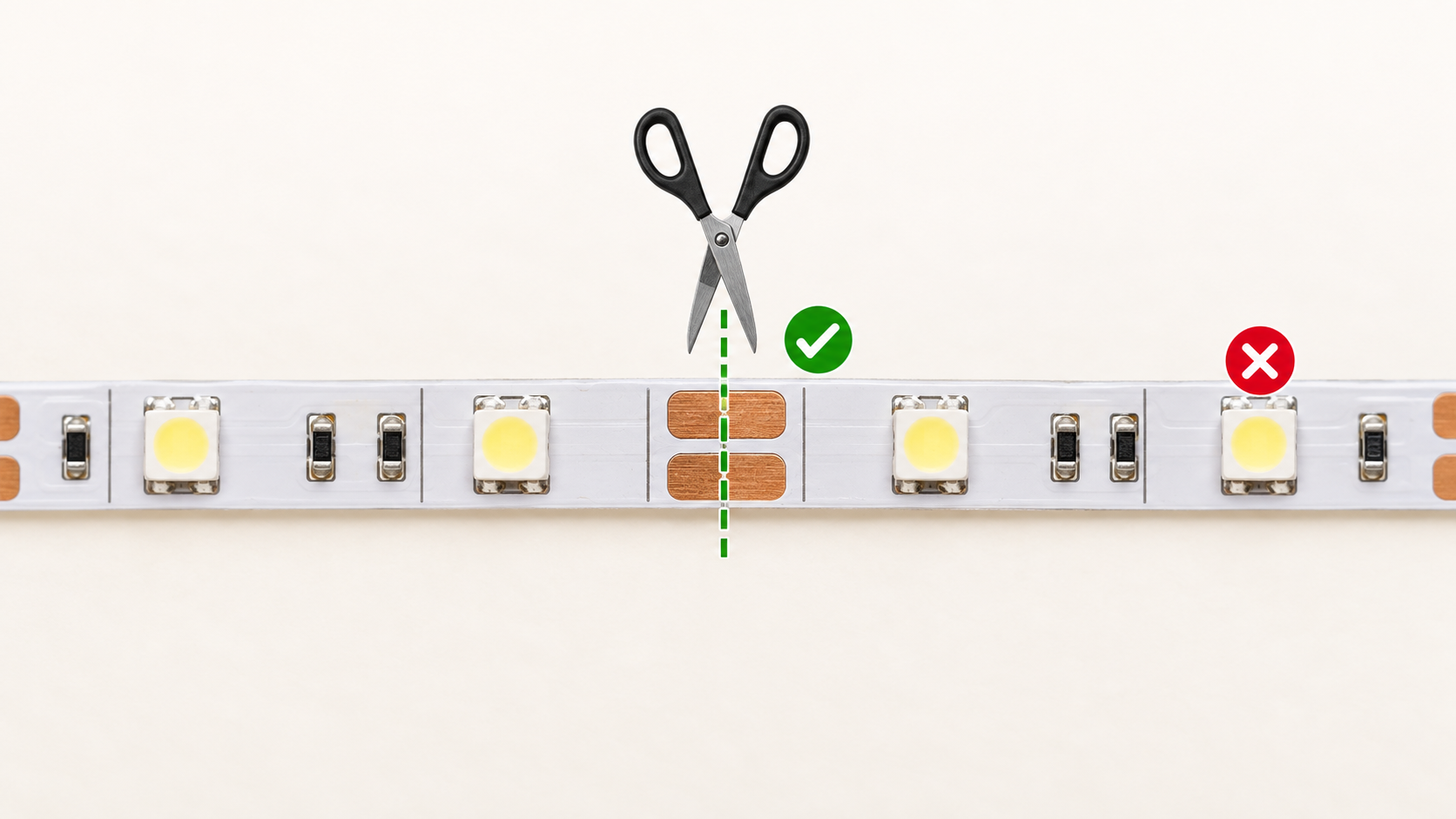

① ハサミマーク（銅パッド）の位置でカットする

 ┌────────────────────────────────────────────────────────┐
 │  [+] ─── ( 銅 ) ✂ ( 銅 ) ─── [LED] ─── ( 銅 ) ✂ ( 銅 ) ─── [+]  │
 │  [-] ─── ( 銅 ) ✂ ( 銅 ) ─── [LED] ─── ( 銅 ) ✂ ( 銅 ) ─── [-]  │
 └────────────────────────────────────────────────────────┘
                    ▲ 銅色の楕円パッドの中央（ハサミマーク）でカット！
⚠️ 注意：銅パッド以外の場所で切ると、その区間のLEDが点灯しなくなります！

② 配線の接続方法（ハンダ付け vs ワンタッチコネクター）

カットした部分に電源をつなぐ方法は2通りあります。

接続方法メリットデメリット・コツ
A. ハンダ付け【最も確実】 接触不良が起きず、狭いスペースに収まる。銅パッドの表面被覆（防水シリコン）を削る必要がある。
B. ワンタッチコネクターハンダ不要。パチンと挟むだけで配線できる。厚みがやや出る。振動や引っ張りに弱い。

4. プロの仕上がり！木工DIYでの取り付け・放熱のコツ

LED（特に密度の高い高輝度テープやCOB）は発光時に熱を持ちます。発熱はLEDの寿命を極端に縮める原因になります。

  1. アルミチャンネル（LEDアルミフレーム）を使う
    • 木材に直接貼るのではなく、コの字型のアルミフレームに取り付けることで放熱効果が劇的にアップします。
    • 乳白色のカバーを被せると、LEDのドット感が消えて綺麗な面発光になります。
  2. 直角コーナーは「L字コネクター」か配線でバイパス
    • テープライトを無理に90度折り曲げると内部の基板が断線します。角を曲がる時は配線を挟むかL字継手を使用しましょう。

5. まとめ

  1. ドット感を消したいなら「COBタイプ」、手軽な5Vなら「USB仕様」！
  2. カットは必ず「銅パッドの中央（ハサミマーク）」で行う！
  3. 長さに応じたW数計算（＋20%の安全余裕）でACアダプタを選ぶ！

LEDテープライトをマスターして、ワンランク上のDIY作品を作りましょう！
