DIY電気工作の電源選び｜ACアダプタ・USB・電池の安全な使い分け

カテゴリ：電気工作関連

電気工作の電源選びで最初に確認するのは、必要な電圧・必要な電流・接続方法の3つです。電圧や極性を間違えると部品を壊すため、余っている電源を使う場合もラベルと取扱説明書を先に確認しましょう。

初心者が始めやすいのは、仕様が分かるUSB電源または市販のACアダプタです。単セルのリチウムイオン電池を充電・保護回路なしで扱う工作は、知識と専用部品が必要なので最初の題材には向きません。

1. まずは用途で選ぶ：よく使う電源

同じ「5V」「12V」でも、必要な電流や端子、使い方によって選択肢が変わります。下の表は選ぶための目安です。

2. ACアダプタは「電圧・電流・極性・端子」を確認する

余ったACアダプタを再利用する場合は、出力側の表示を読みます。経済産業省ではACアダプタを「直流電源装置」として扱っており、国内向けの対象製品ではPSE表示も確認材料の一つです。経済産業省の電気用品名の解説もあわせて確認してください。

出力電圧（V）

• 回路・モジュールの指定電圧と同じ値を選びます。例として、入力12V専用の機器に15Vのアダプタは使いません。
• 許容電圧の範囲が分からない部品は、型番のデータシートまたは販売元の仕様を確認します。

最大出力電流（A）

• 電源の最大出力電流は、回路が通常時・起動時に必要とする電流以上にします。
• モーター、ヒーター、LEDテープは起動時や負荷時に電流が増えることがあります。テスターでの実測や製品仕様を基に、余裕を見ます。

プラグの極性・径

丸形DCプラグは中心と外側の極性が製品ごとに異なり、形が似ていても径が違うことがあります。「センタープラスが多い」だけで判断せず、電源側と機器側の極性記号・端子仕様の両方を確認してください。迷う場合は、接続前にテスターで電圧と極性を確認する方法を確認します。

3. DCDCコンバータは、入力と出力を測ってからつなぐ

12Vから5Vのように電圧を下げるには、用途に合った降圧（Step-Down）DCDCコンバータを使います。接続先の電圧に合ったモジュールか、入力電圧・出力電圧・必要電流の範囲を必ず確認してください。

• 接続前：負荷をつながずに入力と出力の端子・極性を確認し、出力電圧をテスターで測る。
• 接続後：負荷をつないだ後も出力電圧とモジュールの発熱を確認する。熱くなる、異臭がする、電圧が大きく変動する場合はすぐに電源を切る。
• 注意：可変トリマーの回転方向や初期出力は基板ごとに異なるため、目視だけで調整しない。

降圧・昇圧・昇降圧の違いと測定の手順は、DCDCコンバータの選び方と使い方で詳しく解説しています。

4. 通電前に行う安全確認

保護回路は便利ですが、回路・配線・電源の仕様に合わせて選ぶ必要があります。まずは次の基本確認を習慣にしましょう。

ヒューズは「配線を守れる値」で選ぶ

ヒューズは、異常な大電流が流れたときに配線や電源側の部品が熱くなる前に回路を切るための部品です。回路そのものを必ず守れるとは限らないため、電源・配線・ヒューズホルダー・回路のうち、もっとも小さい許容電流を超えないように選びます。単に大きい値を入れても保護にならず、小さすぎると正常な起動でも切れることがあります。

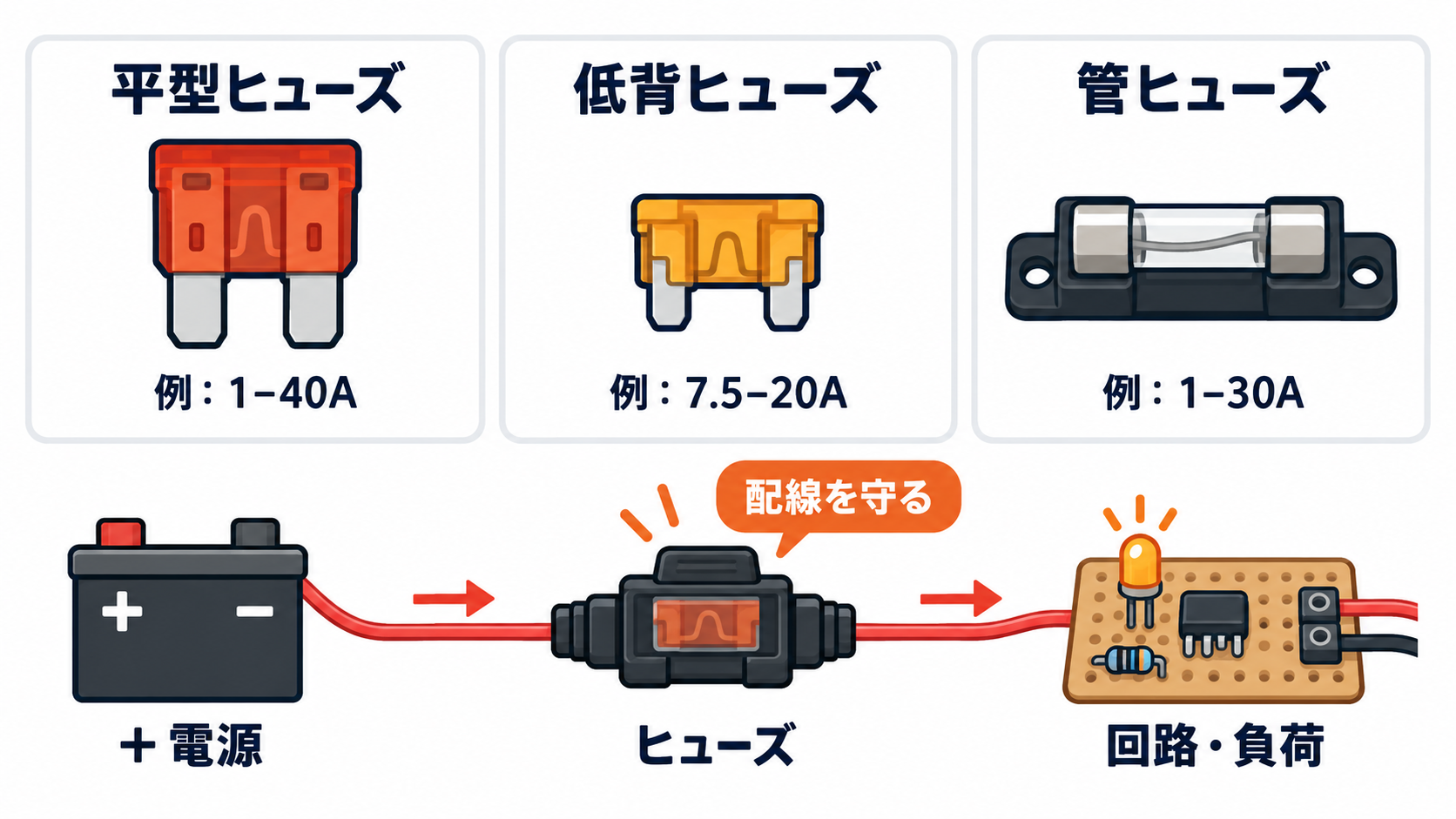

DIYで使いやすいヒューズの種類

表の数値は市販品にある定格の例で、選定値ではありません。平型ヒューズの定格例と32V製品の仕様はLittelfuseの選定表、低背・ガラス管ヒューズの市販品例は小糸製作所のカタログでも確認できます。

アンペア数は「回路の消費電流」だけで決めない

1. 通常時と起動時の電流を確認する：モーター、LEDテープ、DC-DCコンバータなどは、起動時に一時的に電流が増えることがあります。仕様書またはテスターで確認します。
2. 配線・ホルダーの定格を確認する：ヒューズだけを大きくしても、細い配線や低い定格のホルダーは守れません。
3. 電圧定格と溶断特性を合わせる：ヒューズの定格電圧は回路の電圧以上にします。起動電流がある回路では、速断形かタイムラグ形かをデータシートの時間電流特性で確認します。
4. 実際の回路で試験する：最初は燃えやすい物から離し、正常動作時に不要に切れないか、異常時に安全に電源を切れる構成かを確認します。

同じアンペア表示でも、ヒューズごとに溶断までの時間は異なります。短い起動電流がある用途では、時間電流特性やパルス耐量を確認して試験する必要があります。詳しい考え方はLittelfuseのヒューズ選定ガイドを参照してください。

取り付け位置と交換時の注意

• 電源のプラス側に、できるだけ電源の近くでヒューズホルダーを入れます。ヒューズより手前の配線が長いと、その部分は保護されません。
• ヒューズは端子へ直接はんだ付けせず、定格に合うホルダーで固定します。振動や引っ張りで導線が外れないようにし、むき出しの端子は絶縁します。
• 切れたヒューズは、短絡・逆接・配線の傷・負荷の故障など原因を確認してから、同じ種類・同じ定格の新品へ交換します。針金でつなぐ、定格を上げる、何度も交換して通電する行為はしません。

• 最初の通電は燃えやすい物から離れた場所で行い、すぐ電源を切れる状態にする。
• むき出しの導線、はんだのブリッジ、端子のゆるみがないかを目視する。
• 電源を入れる前に、テスターの導通確認でプラスとマイナスが短絡していないか確認する。

逆接防止は回路に合う方法を選ぶ

直列ダイオードなどの逆接対策は電圧降下や発熱が起きるため、使う電圧・電流に合わせた部品選びが必要です。回路図やモジュールの説明に逆接保護の記載がなければ、極性を色分けして接続前に測定する方法を優先してください。

リチウムイオン電池はセル単体を扱わない

リチウムイオン電池は短絡・変形・不適切な充電により発熱や発火につながるおそれがあります。保護回路付きの市販製品を説明書どおりに使い、セル単体の充電・改造・端子の直結は避けます。メーカーのリチウムイオン電池の注意事項も確認してください。

5. まとめ

1. 電源は必要な電圧・電流・接続方法で選ぶ。
2. ACアダプタは電圧だけでなく、最大出力電流・極性・端子径を確認する。
3. DCDCコンバータは、負荷をつなぐ前後にテスターで測定する。
4. 通電前の短絡確認と配線の絶縁を習慣にし、リチウムイオン電池のセル単体は扱わない。

あわせて読みたい

• テスターの使い方と測定の基本
• DCDCコンバータの選び方と使い方
• ブレッドボードとユニバーサル基板の使い分け
• 電気工作の配線コネクタの選び方

電源の仕様が一つでも不明なときは、つながずに型番と説明書を確認してから進めましょう。
