ブレッドボードとユニバーサル基板の基礎｜試作から本実装まで

カテゴリ：電気工作関連

電子工作は、まずハンダ付けなしで試せるブレッドボードで動作を確かめ、回路が決まってからユニバーサル基板へ移すと失敗を減らせます。穴の内部のつながり方を勘違いしたり、試作時の配線を記録せずに移植したりすると、完成後に原因を追いにくくなります。

この記事では、導通ラインの確認方法、試作時の注意、ユニバーサル基板へ移す手順と裏面配線の考え方を解説します。

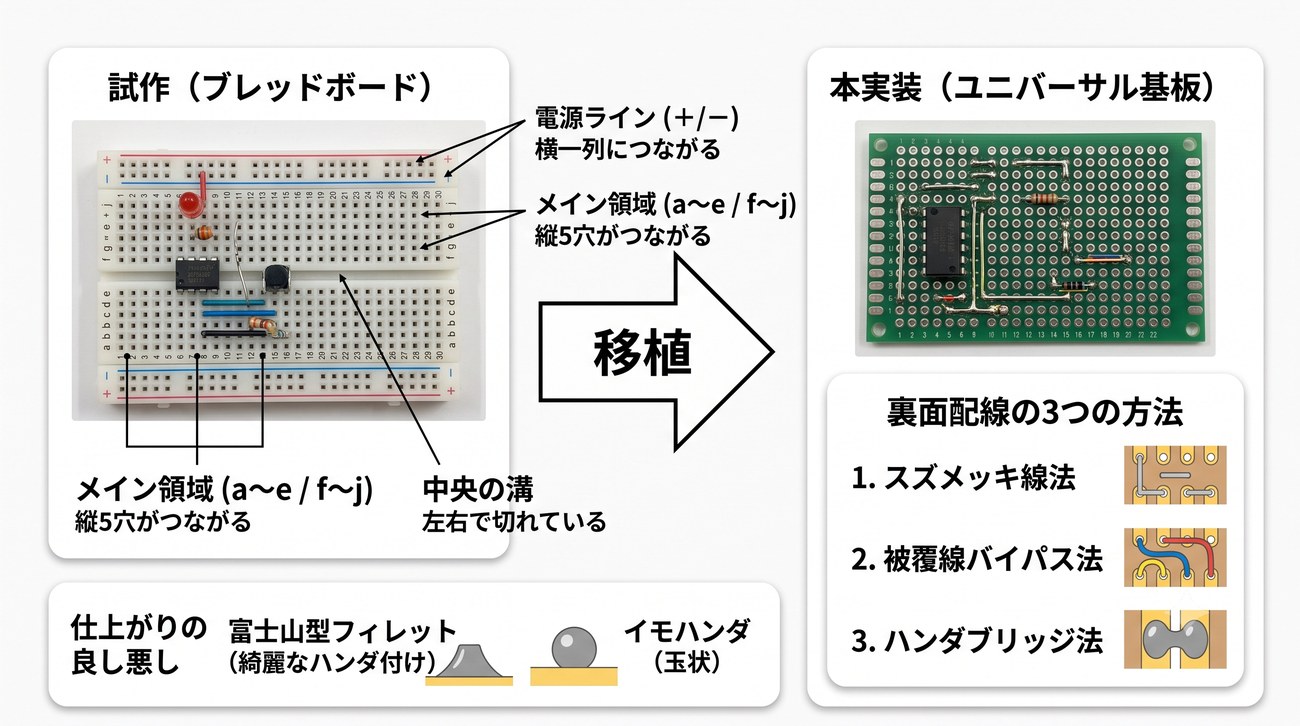

ブレッドボードでの試作からユニバーサル基板への移植の流れ。ブレッドボードの電源ライン（横一列）・メイン領域（縦5穴）・中央の溝（左右で分断）、裏面配線の3つの方法（スズメッキ線法・被覆線バイパス法・ハンダブリッジ法）、仕上がりの良し悪し（富士山型フィレット vs イモハンダ）を示した図。
図：ブレッドボード試作 → ユニバーサル基板への移植。導通ラインの構造、裏面配線の3つの方法、綺麗な仕上がり（富士山型フィレット）と失敗（イモハンダ）の比較。

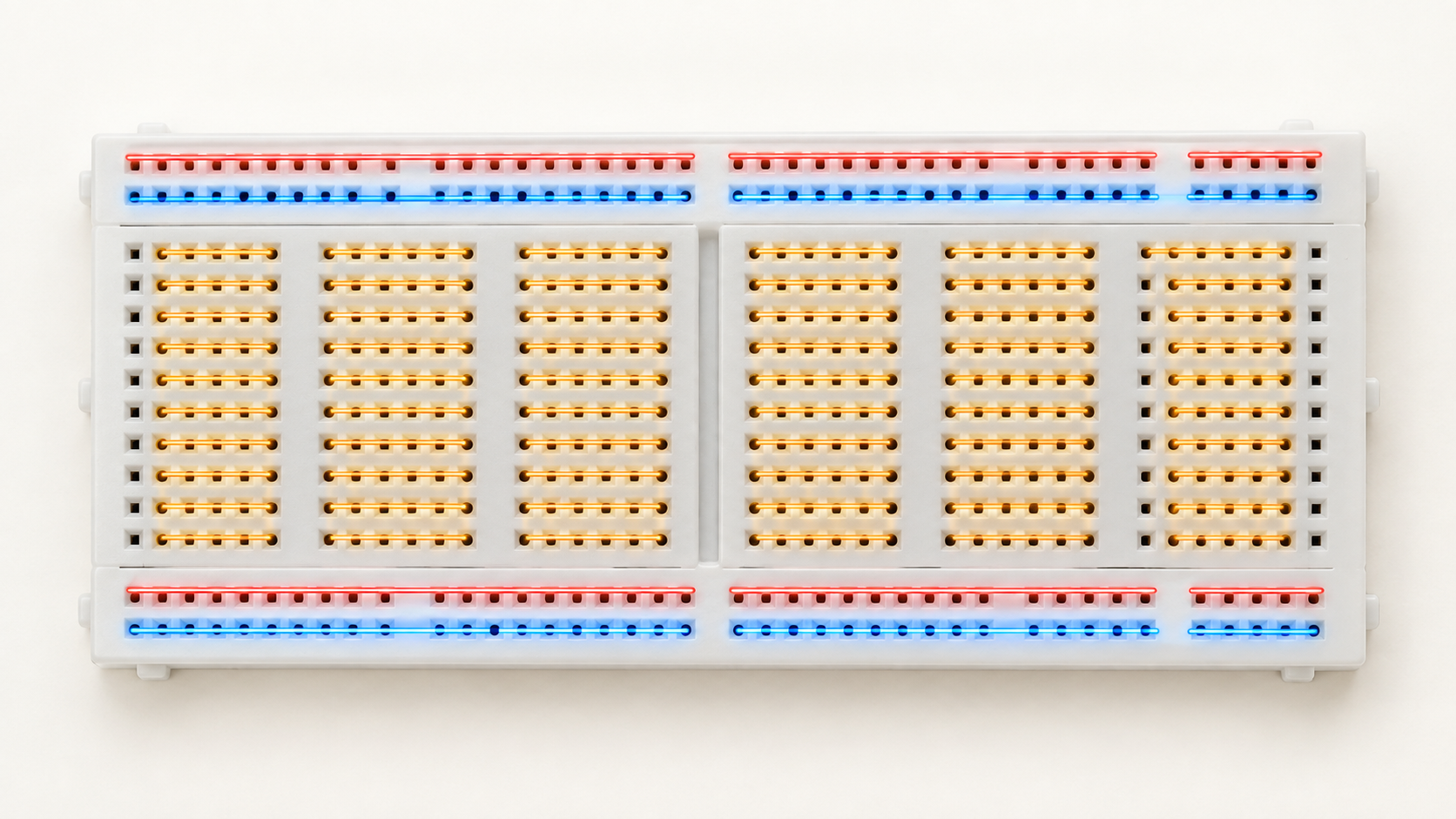

1. ブレッドボード内部の導通ライン構造

ブレッドボードは穴の中の金属バネで部品の足やジャンパー線をつなぎます。ただし、穴のつながり方にはルールがあり、製品によって電源ラインが途中で分断されている場合もあります。回路を組む前に、印刷表示とテスターの導通チェックで確認してください。

                    【 ブレッドボードの導通ライン 】

  電源ライン (+) ─── [●-●-●-●-●] ── [●-●-●-●-●] ─── (横方向にずっとつながる)
  電源ライン (-) ─── [●-●-●-●-●] ── [●-●-●-●-●] ─── (横方向にずっとつながる)
  ─────────────────────────────────────────────────────────────
                     a  b  c  d  e      f  g  h  i  j
                1 ── [●--●--●--●--●]    [●--●--●--●--●] ── 1  (縦5穴がつながる)
                2 ── [●--●--●--●--●]    [●--●--●--●--●] ── 2  (縦5穴がつながる)
                3 ── [●--●--●--●--●] ║  [●--●--●--●--●] ── 3  (中央溝で分断)
                                     ▲ 中央の溝で左右(eとf)は切れている
箇所つながり方主な用途・注意点
両端の赤・青ライン多くは横一列（水平方向）に繋がる。電源（＋）とGND（−）を配るライン。中央で分断される製品があるため、表示と導通を確認する。
中央のメイン領域縦5穴（垂直方向: a〜e / f〜j）が繋がっている。部品やマイコンを挿して接続するエリア。
中央のくぼみ（溝）左右で完全に切れている。ICチップ（DIP型）やマイコンを溝を跨いで挿す場所。

2. ブレッドボードで失敗しない試作のコツ

  1. 配線は平らに這わせる
    長すぎるジャンパーワイヤーがスパゲッティ状態になると、接触不良や誤挿しの原因になります。適した長さの固形ジャンパーピンを使いましょう。
  2. ICやピンヘッダの差し込み不足に注意
    奥まで「カチッ」と刺さっていないと接触不良になります。
  3. 大きな電流・高速信号には向かない
    接触抵抗や配線の長さの影響を受けやすいため、モーターなど大きな電流を扱う回路や高速信号の確認には向きません。使用部品の定格を確認し、必要なら基板・配線方法を変えましょう。

3. 試作からユニバーサル基板（基板ハンダ付け）への移植手順

ブレッドボードで動作確認ができたら、回路を永久保存するためにユニバーサル基板（スルーホール基板）へハンダ付け移植します。

 【 試作 ➔ 本実装のステップ 】

  [ ブレッドボード試作 ] ➔ [ 回路図・配線図をメモ ] ➔ [ ユニバーサル基板へ配置 ] ➔ [ 裏面配線・ハンダ付け ]

ユニバーサル基板の種類（片面 vs 両面）

基板タイプ特徴初心者おすすめ度
片面ガラスエポキシ基板裏面だけに銅箔（ランド）がある。安価でカットしやすい。★★★★☆
両面スルーホール基板表裏にランドがあり、穴の内側も導通している。配線の選択肢を増やしやすい。★★★★★

4. プロの仕上がり！基板裏面の配線テクニック

ユニバーサル基板の裏面でランド同士をつなぐ方法は主に3つあります。

 1. スズメッキ線法 :  ランド上にスズメッキ線を這わせてハンダ付け。 (直線配線に向く)
 2. 被覆線バイパス法: 被覆線や耐熱シリコン線を裏面で配線。 (交差する配線に向く)
 3. ハンダブリッジ法: 隣り合うランド同士をハンダを盛って繋げる。 (隣接2〜3穴のみ推奨)
💡 綺麗な基板を作るコツ：表側に部品、裏側に配線を徹底する。電源線（VCC/GND）を最初に太めの線で配置し、その後に信号線を配置する。

5. 通電前に確認したいこと

6. まとめ

  1. ブレッドボードは「電源ライン＝横」、「メイン領域＝縦5穴」で繋がっている！
  2. 試作で動いたら、配置メモをとってユニバーサル基板へ移植！
  3. ハンダ付けの強固さなら「両面スルーホール基板」がベスト！

まずは導通を確認したブレッドボードで試作し、配線図を残してからユニバーサル基板へ移しましょう。
