【ソレノイド】基礎知識とDIY活用法｜自動鍵・押しボタンの作製ガイド
電気を通した瞬間「カチッ！」と棒が飛び出したり引っ込んだりする電磁アクチュエータ「ソレノイド」。「スマートロック（自動鍵）を作りたい」「ボタンを自動で押す機構を作りたい」「ピンを突いて倒すギミックがほしい」といったメカニカルなDIY工作に最適なパーツです。
この記事では、ソレノイドの種類（プル型・プッシュ型）や選び方から、保護ダイオード必須の駆動回路、実際のDIY作製アイデアまで分かりやすく解説します！

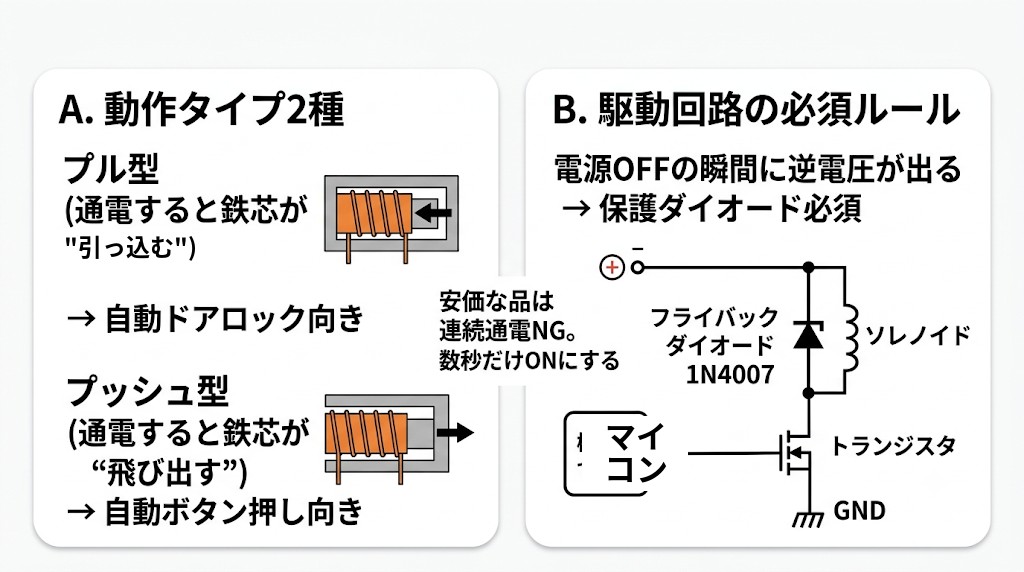

1. ソレノイドの仕組みと動作タイプ（プル型 vs プッシュ型）
ソレノイドは内部のコイルに電流を流すことで強力な電磁石を作り、中央の鉄芯（プランジャー）を引っ張る・押し出す動作を行います。
| 動作タイプ | 通電時の動作 | 特徴・使い分け | 主なDIY用途 |
|---|---|---|---|
| プル型 (Pull) | 鉄芯が「引っ込む」 | 通電するとピンを引き込む。復帰は内蔵バネで行う。 | 自動ドアロック、ラッチ解除機構 |
| プッシュ型 (Push) | 鉄芯が「飛び出す」 | 通電するとピンを前に押し出す。 | 自動ボタン押し機、打撃メカ、ポンチ |
| 保持型 (ラッチング) | 瞬間通電で磁石に吸着固定。 | 【省電力】 保持中に電気を消費しない。 | 電池駆動のスマートロック |
2. ソレノイド選びの3大チェックポイント
購入時に確認すべきスペック表示のポイントです。
| チェック項目 | パラメータ | 注意点・選び方 |
|---|---|---|
| 動作電圧 | 5V / 12V / 24V | 電源に合わせて選びます。USB給電なら5V、車・ACアダプタなら12V。 |
| ストローク長 | 4mm ～ 10mm | 鉄芯が動く移動距離。長すぎると磁力が弱くなります。 |
| 吸引力・保持力 | N（ニュートン）/ g（グラム） | 鍵のピンを引っ張る力。0.5N（約50g）〜 10N（約1kg）程度まで様々。 |
| 通電率 (Duty Cycle) | 連続通電 vs 間欠通電 | 【超重要】 安価なソレノイドは「連続通電不可（10秒以上通電すると焼き切れる）」ものが多いため、数秒間だけ通電して使います。 |
3. 【必須】ソレノイドの駆動回路とフライバックダイオード
ソレノイドはモーター以上に大きなコイル成分を持つため、電源をオフにした瞬間に強力な逆電圧（数十〜数百ボルト）が発生します。マイコンやスイッチを保護するため、必ずフライバックダイオード（1N4007など）を並列接続します。

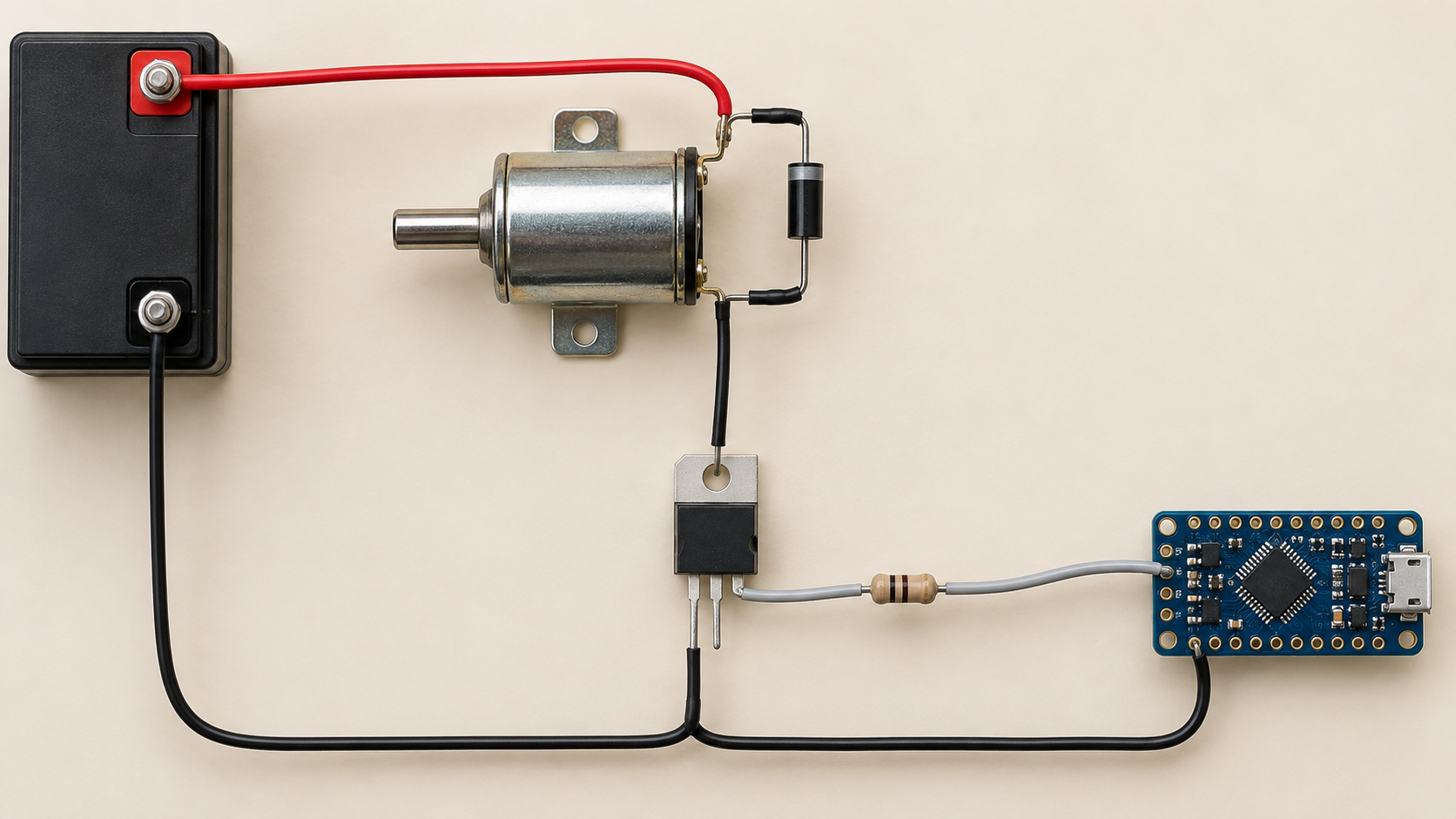

Nch MOSFET（またはトランジスタ）を使った駆動回路図
[ 12V 電源 (+) ] ──────┬──────────────┬───────────── [ 1N4007 ダイオード ]
│ │ (カソード 帯側: +)
[ ソレノイド ] │
│ │
├──────────────┴───────────── [ アノード側 ]
│
( Drain )
マイコン ──[ 1kΩ ]──( Gate ) Nch MOSFET (2SK4017等)
( Source )
│
[ 電源 (-) / GND ] ────┴──────────────────────────── [ 共通 GND ]
⚠️ 注意：ダイオードを入れ忘れると、スイッチを切った瞬間にトランジスタやマイコンが一発で破壊されます！
4. DIYでの活用アイデア3選
① 玄関・家具の「スマートロック（自動鍵）」
プル型ソレノイド（12V）をドアの受け金具に取り付け。テンキーやRFIDカード、スマホから信号を送って1秒だけ通電・開錠します。
② 家電やゲームの「自動ボタン押し機」
プッシュ型ソレノイド（5V）を固定し、定期的にスイッチを自動で物理ポンチ押し。
③ カラクリ機構・ボールコロコロ装置の切り替え弁
ピンを飛び出させて、ピタゴラ装置の球のルートを変更するストッパー。
5. まとめ
- 引っ込めるなら「プル型」、突くなら「プッシュ型」！
- 通電しっぱなしにすると発熱・焼損するので「数秒だけON」にする！
- 回路保護のために「フライバックダイオード（1N4007）」は絶対必須！
ソレノイドを使って、ダイナミックに動くメカニカル作品を作ってみましょう！
安全上の注意
電圧・電流・連続通電の可否は型番ごとに異なります。データシートを確認し、マイコン端子から直接給電せず、対応するドライバーと保護回路を使用してください。通電中は発熱・挟み込みに注意し、調整時は電源を外します。
